    FlorianOber 2026年3月17日 上午7:011

    大家好，

    我有一个关于VC输送机行为的问题。

    如果使用直段输送机，产品会紧密排列。

    当这批产品进入弯道时，就会产生间距。

    这对我的应用来说不太理想，我不确定是否有参数可以调整，让弯道的行为与直段保持一致。

    直段和弯道的参数设置是相同的。

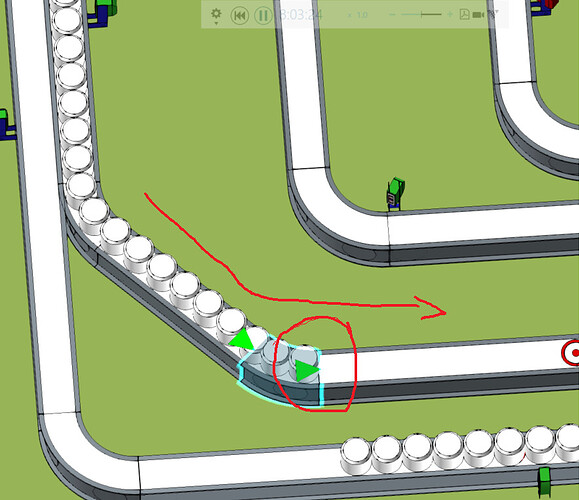

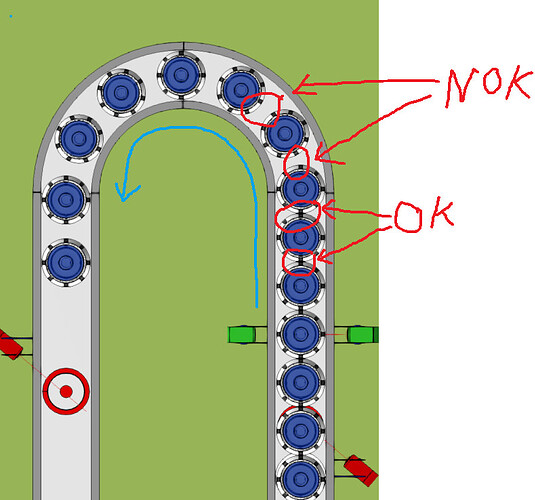

    下图展示了我的意思：


    图片791×738 107 KB


    有人能给我一些建议吗？

    谢谢，Florian

    kpr 2026年3月17日 上午7:112

    我无法回答你的问题，但有一个相关的更广泛问题：如何普遍设置/管理输送机上产品之间的最小间距？也许了解这个主题的人也能回答一下。谢谢！

    FlorianOber 2026年3月17日 上午7:153

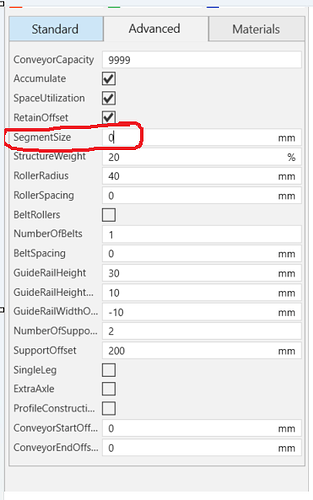

    传送带有一个名为“段大小”的参数。据我理解，这有助于在产品之间创建最小间距。


    图片372×593 34.5 KB


    1 赞
    JohnKim 2026年3月17日 上午7:224

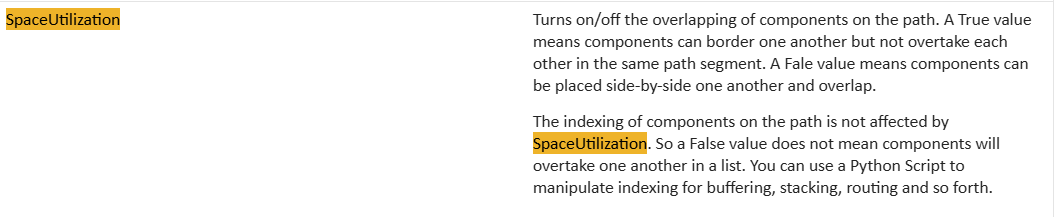

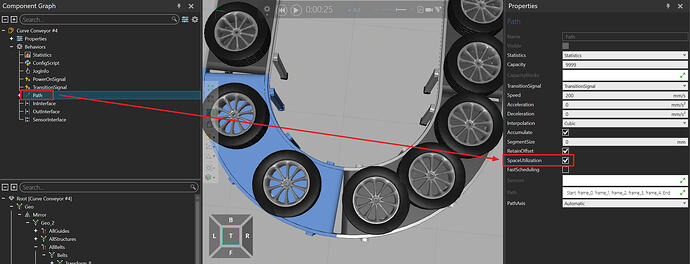

    我不确定答案是否正确，但可以尝试像图中那样，在“建模-行为-路径”的属性中禁用“空间利用率”！


    图片1920×735 207 KB


    JohnKim 2026年3月17日 上午7:245

    请参考


    图片1054×217 8.52 KB


    FlorianOber 2026年3月17日 上午7:326

    是的，我已经试过了，但禁用“空间利用率”参数会导致很多奇怪的情况，比如进入启用了“空间利用率”的传送带时，以及在我处理传送带上产品的所有过程点（例如停止、从组件容器移动到处理步骤）时。

    kpr 2026年3月17日 上午7:517

    感谢！所以如果我的输送带长度为 1000 毫米，并将分段尺寸设置为 100，那么输送带上会有 10 个产品，且两个产品前缘之间的距离为 100 毫米，对吗？

    FlorianOber 2026年3月17日，上午8:028

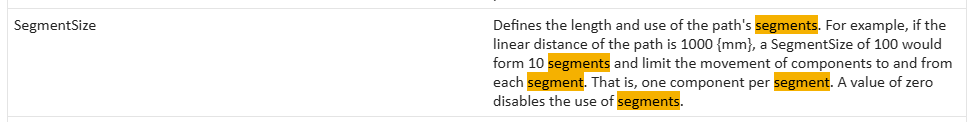

    正确，来自帮助文件：


    图片970×122 4.9 KB


    1个赞
    KustiH 2026年3月17日，上午10:069

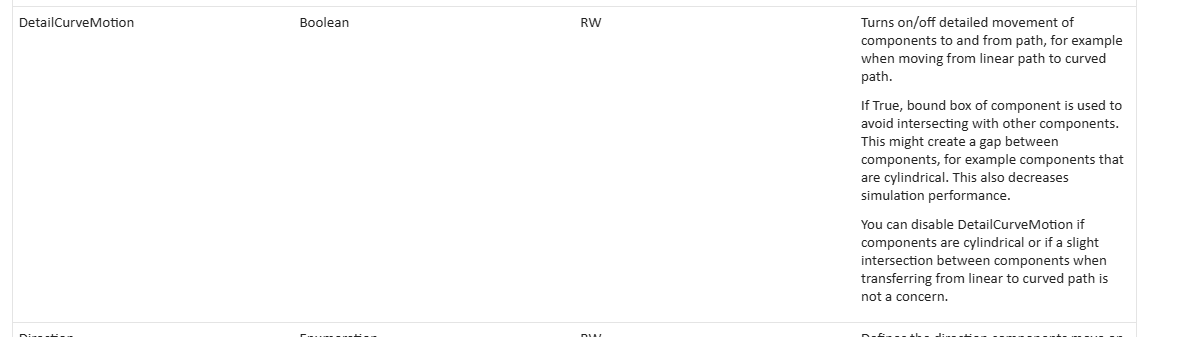

    将路径的 DetailCurveMotion 设置为 false。此选项在用户界面中不显示，需要通过 Python 进行更改。

    图片1184 × 337 = 398,928 9.58 KB

    vcMotionPath


    2 个赞
    弗洛里安·奥伯 2026年3月17日，上午10:4110

    太好了，这正是我想要的！

    非常感谢你的帮助！

    致意， 弗洛里安

    弗洛里安·奥伯 2026年3月17日，上午11:0211

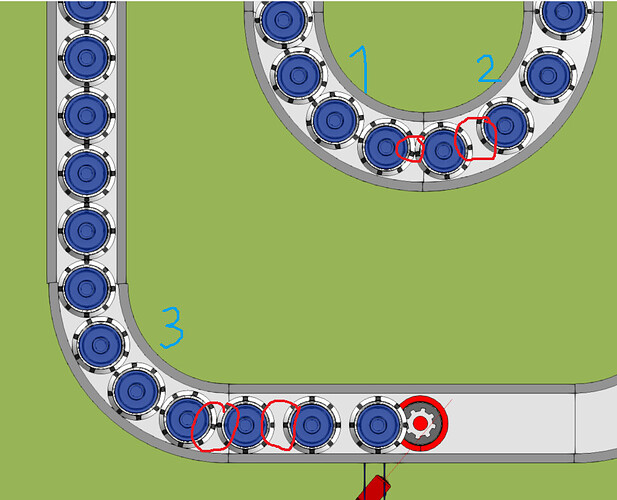

    现在我尝试将曲线1、2和3的DetailCurveMotion设置为False。现在产品进入曲线时没有间隙，很完美。但在曲线末端，间隙又出现了。

    这种情况在两条线上都会发生，尽管后面还有另一段曲线（其参数也已被禁用），或者有一段直线段……

    有什么想法吗？


    图像972×787 133 KB


    KustiH 2026年3月18日 11:0412

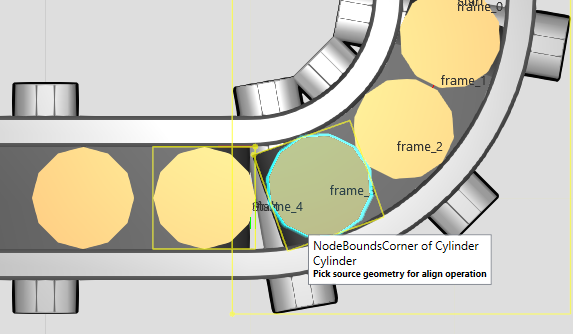

    从曲线段进入直线段时，会导致产品的边界框出现以下问题：

    图像573×334 41.1 KB

    遗憾的是，即使将直线段的 DetailCurveMotion 也设为 false，问题依然存在。

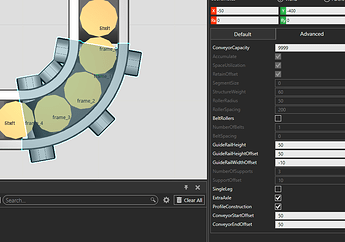

    对于采用VC品牌库的输送机，您可以调整输送机的**ConveyorStartOffset**和**ConveyorEndOffset**参数，使PnP接口的框架与输送机的起点/终点保持一定偏移。这样，产品从弯道进入直道前，弯道路径会额外延伸几十毫米的直线段。

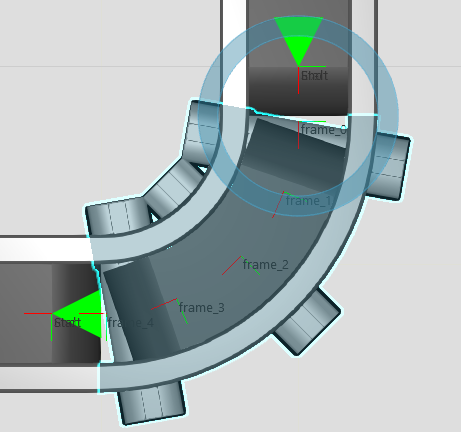

    如果输送机是专有型号，只需移动弯道的首尾路径框架即可实现相同效果。

    图片897×630 58 KB

    图片461 × 432 = 43.9 KB


    3个赞
    弗洛里安·奥伯 2026年3月18日 下午4:5813

    你好，

    非常感谢，这个方案有效！

    此致， Florian

    FlorianOber 2026年4月14日 上午5:0914

    早上好，

    我想再次强调一下这个话题。

    在过去几周我对布局及传送带相关主题的模拟中，我发现了一个异常现象。

    有时（这种情况确实非常罕见），设置了偏移量且“DetailCurveMotion”=False的曲线不会释放产品。

    这是运行模拟时的截图（模拟运行了约2小时后出现此问题）：


    图片 885×763 120 KB


    也许有人能想到可能导致此问题的原因。

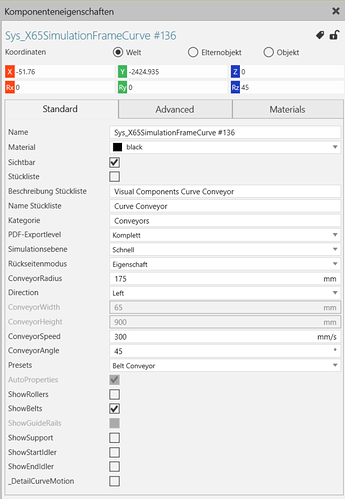

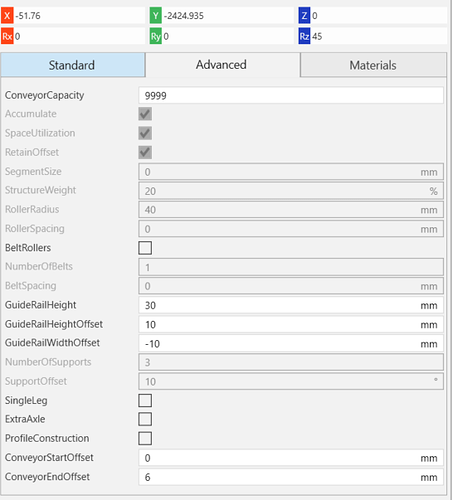

    参数设置如下：


    图片 548×792 62 KB



    图片 546×603 39.7 KB
