Tutorial Task 2.9 - Output By Hour By Type

任务概述

在本任务中，您将创建一个统计收集器，用于记录每小时每种类型的总产出：

本任务基于本系列任务1中使用的相同模型。关于如何打开模型的信息，请参考该任务：

统计教程1 - 创建一个基础统计收集器

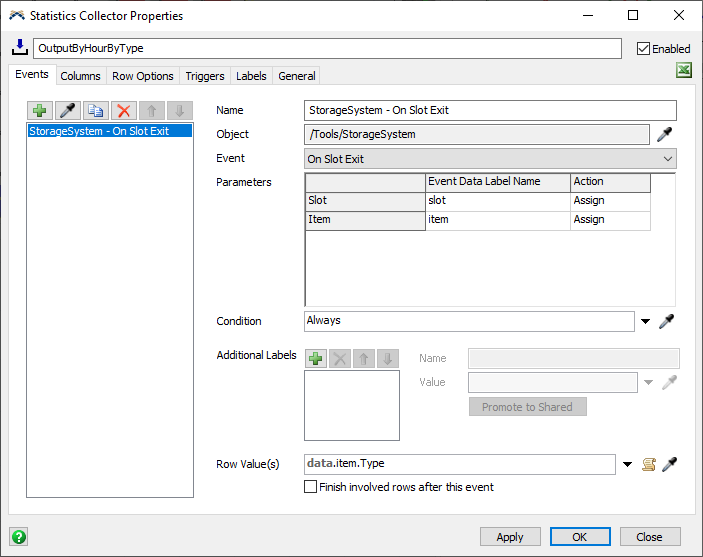

步骤1向统计收集器添加事件

在此步骤中，您将向统计收集器添加事件。操作如下：

1. 点击屏幕左侧的工具箱选项卡，点击按钮以添加新工具。导航至统计部分并选择统计收集器。这将打开一个属性窗口。
2. 点击顶部的字段，将统计收集器重命名为OutputByHourByType。
3. 在“事件”选项卡中，点击“采样器”按钮。然后在工具箱中选择“存储系统”选项。在槽位退出时选项。
4. 在行值字段中，输入以下代码：数据。项目。类型

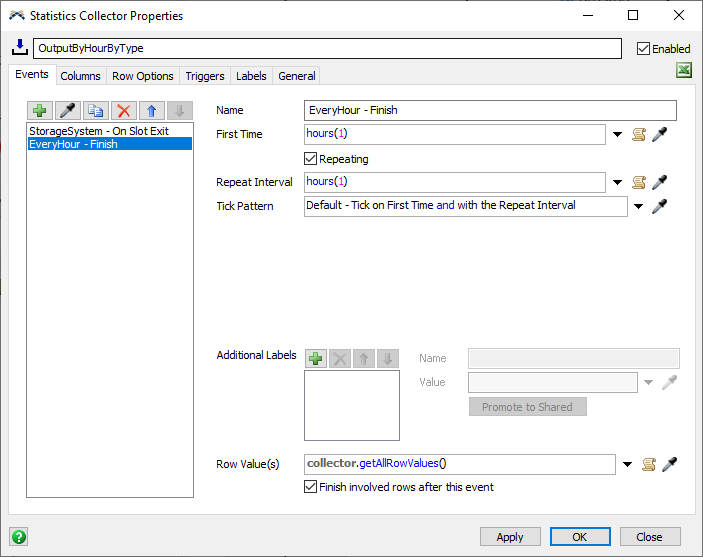

5. 点击“事件”选项卡左上角的加号按钮。选择创建定时器事件选项。将此事件的
6. 名称设置为每小时 - 完成。点击
7. “首次时间”旁边的三角形按钮。First Time属性并选择1小时选项。
8. 点击重复间隔属性旁边的三角形按钮，然后选择每小时选项。
9. 在行值字段中，编写以下代码：collector.getAllRowValues()
10. 勾选事件后完成相关行复选框。

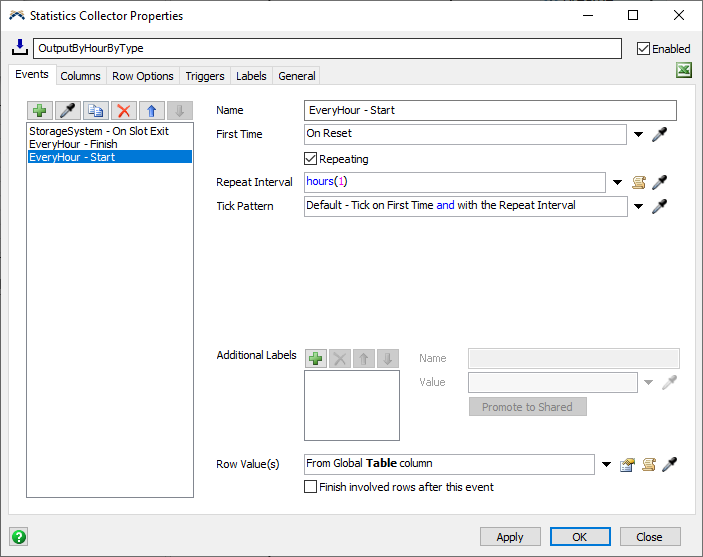

11. 点击事件标签左上角的加号按钮。选择创建定时器事件选项。option.
12. 将此事件的名称设置为每小时开始
13. 。点击首次执行时间属性旁的箭头 并选择重置时
14. 。点击重复间隔属性旁的三角按钮并选择 其中的每小时
15. 选项。点击行值属性旁的三角按钮 并选择来自全局表列
16. 。在弹出窗口中，请确保表属性设置为产品信息
17. 设置列属性 为类型。



18. 点击弹窗外区域可将其关闭。

说明

在此步骤中，您监听了三个事件：

1. 存储系统的“货位离开”事件、
2. 一个在一小时后触发且之后每小时触发一次的计时器事件，以及
3. 一个在模型重置时触发且之后每小时触发一次的计时器事件。

第一个事件的行值是单个值——离开存储系统的物品类型。第二个事件的行值是统计收集器中当前所有活跃行值的集合。第三个事件的行值是ProductInfo表中Info列的所有值。无论哪个事件触发，每个行值都是一个有效的类型。

这些事件各自有特定的用途。“货位离开”事件将使统计收集器能够递增与该类型关联的标签。第一个计时器事件将使统计收集器能够显示给定小时的总数，并完成该行。第三个事件将为下一小时重新启动整个过程。

步骤2向统计收集器添加列

在此步骤中，您将向统计收集器添加列。为此：

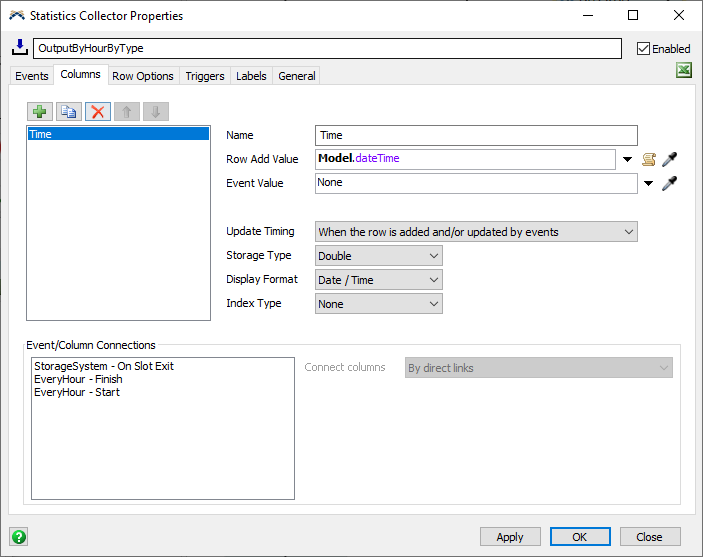

1. 点击列选项卡。
2. 点击按钮 并选择添加列。
3. 将列名称设置为时间。
4. 点击行添加值字段旁的箭头，选择时间，然后选择模型日期/时间。

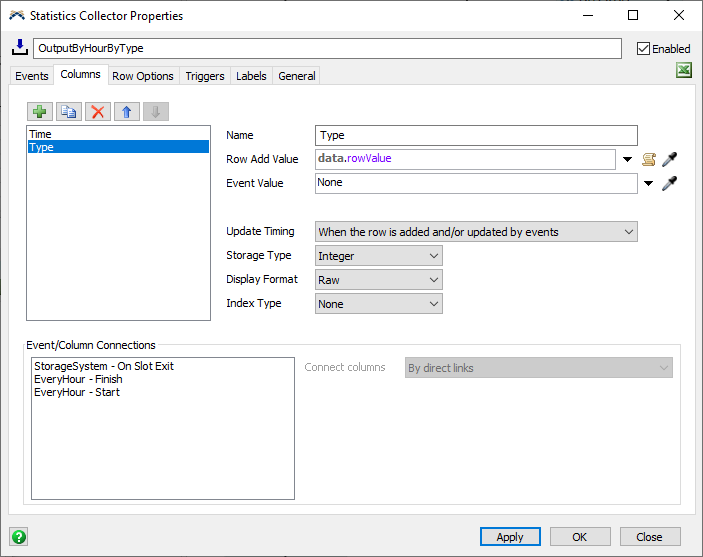

5. 再次点击按钮 并选择添加列。
6. 在名称字段中，将此列重命名为类型。
7. 点击行添加值字段旁的箭头，指向数据，并选择行值。
8. 将存储类型属性设置为整数。

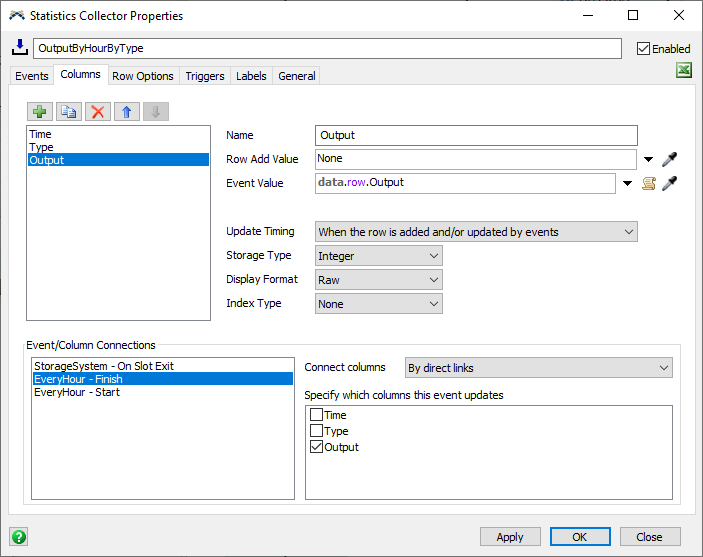

9. 再次点击按钮，并选择添加列。
10. 在名称字段中，将此列重命名为输出。
11. 设置事件值字段到数据。行。输出。
12. 将存储类型属性设置为整数。
13. 在事件/列连接区域，选择 该每小时 - 完成事件并勾选输出框 以将此事件连接到输出列。

解释

在这一步中，您添加了三列：时间、类型和输出。时间列和类型列较为直接；在每个小时开始时，这两列会记录当前时间以及每行对应的类型。第三列在添加行时不会记录数值，而是等待每小时 - 完成事件的发生。当该事件发生时，此列将记录输出值，即数据实体上的行标签。

剩下的唯一任务就是确保输出标签具有正确的数据，这将在下一步中完成。

步骤 3向统计收集器添加触发器

在这一步中，您将为统计收集器添加触发器。操作如下：

1. 点击触发器选项卡。
2. 点击加号按钮并选择在行更新时。
3. 点击加号按钮在“行更新时”触发器中选择增加行标签。
4. 在弹出的窗口中，将增量字段设置为"输出"。增量值 应该已经设置为1。
5. 点击应用按钮。

您可以在工具箱中右键单击OutputByHourByType收集器，并选择“查看表格”选项。 如果重置并运行模型，您将看到表格每小时按类型记录输出。 您可能希望尽可能快地运行模型，以查看数据填充情况。

说明

当模型重置时，EveryHour - Start事件触发。 它从ProductInfo表中收集一组Type值。 这为每个Type值在表格中添加一行。时间和类型 列被填充，但输出列留空。

当物品离开库存时，统计收集器会确定其类型。由于该类型已存在对应行，且"槽位离开"事件未关联任何列，表格不会发生变化。但此时会触发该类型行的"行更新"事件。您在此触发器添加的代码会使名为"输出"的行标签递增。通过这种方式，您就能统计特定类型的输出数量。

每小时，两个计时器事件都会触发。每小时-结束事件首先触发，因为它在列表中位置更高。该事件将所有当前行值作为其行值输出，因此会更新所有三个活动行。此事件与"输出"列关联，最终将记录"输出"行标签。随后事件完成该行，行值被清除，行标签也随之销毁。

最后，每小时-开始事件再次触发。它将再次从产品信息表中提取所有类型值。由于统计收集器已清除这些数值，它会为每个类型新增一行，重新开始整个过程。

步骤四创建图表

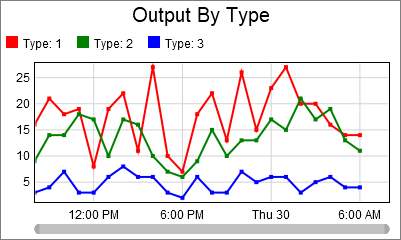

现在您将创建图表，以时间曲线的形式展示统计收集器中的数据。操作步骤如下：

1. 点击仪表板屏幕顶部的按钮，然后选择添加仪表板选项。
2. 在仪表板视图处于活动状态时，导航至左侧的库。在基础图表类型部分下，找到并拖拽一个时间序列图图表到仪表板上。这将打开新图表的属性窗口。
3. 点击数据源字段，并从选项中选择OutputByHourByType收集器。
4. 将X值属性设置为时间列。
5. 将Y值属性设置为输出列。
6. 勾选类型框中的按颜色拆分列表。
7. 在设置中，将绘图样式属性更改为线条和点。
8. 点击文本标签页。
9. 勾选自定义标题框，并将自定义标题设置为按类型输出。
10. 在显示列标题区域中， 勾选类型框。
11. 点击颜色标签页。
12. 点击编辑数值按钮，选择移除所有颜色。
13. 点击加号按钮三次以添加三种颜色。
14. 点击应用按钮。

如果您现在重置并运行模型，您将能够看到图表显示您的按类型分小时输出收集器的时间序列图。和之前一样，您可能需要运行模型一段时间才能看到结果。
