Tutorial Task 2.4 - Orders In Progress

任务概述

本教程将深入探讨如何使用流程流活动和事件来收集特定数据。具体而言，您将收集模型中正在处理的订单数量数据。这类似于其他“在制品”测量方法，但本教程主要关注从订单到达至完成过程中的订单本身。您将通过查看流程流中每组活动内的令牌数量来测量这一点，这将利用统计收集器的内部事件进行计数和测量。

本教程基于本系列教程1中使用的同一模型。有关如何加载模型的信息，请参阅该教程：

统计教程1 - 创建基本统计收集器

步骤1设置统计收集器

首先，您必须创建并设置统计收集器。为此：

1. 点击屏幕左侧的工具箱选项卡，然后点击按钮以添加新工具。导航至统计部分并选择统计收集器。这将打开一个属性窗口。
2. 点击顶部的字段，将统计收集器重命名为进行中订单。
3. 打开流程视图，如果尚未打开的话。（为此，点击顶部的流程视图按钮，选择常规目录，然后选择流程视图。）
4. 回到统计收集器的属性窗口，点击采样器按钮以采样新事件。激活采样器后，导航到流程视图窗口，点击活动获取站点。从打开的菜单中，选择进入时事件。
5. 现在重复同样的操作，再添加一个事件：点击采样器按钮，然后导航到流程窗口中的接收器活动，它位于同一流程的末尾。再次选择进入时事件。
6. 点击获取站点 - 进入时事件以选中它，然后点击按钮，该按钮位于附加标签字段附近。选择选项为此事件添加标签…
7. 在附近的名称字段中，将标签命名为增量
8. 在数值字段中键入1。



9. 在行值字段类型1。这只是一个填充值，该值不应为空，因为您希望统计收集器记录该行本身。

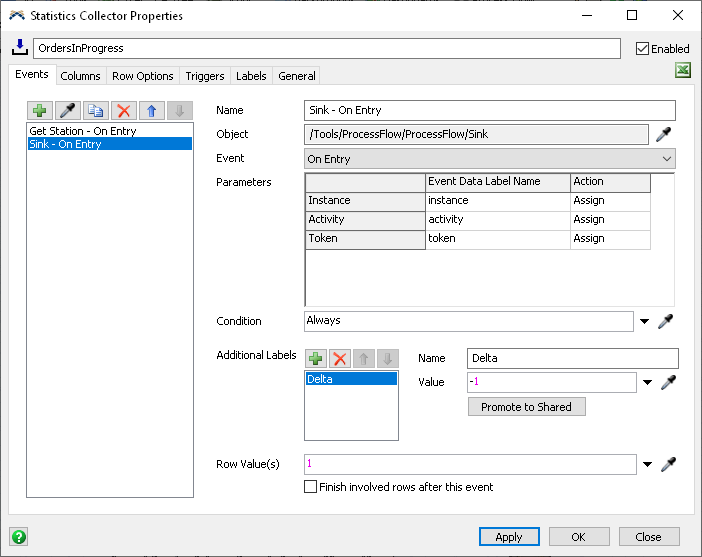

10. 现在点击接收器 - 入口时事件。点击按钮，位于附加标签字段附近，并选择选项为此事件添加标签…
11. 在名称字段中，将此标签命名为Delta同样。
12. 在值字段中，这次输入-1。
13. 再次，在行值字段中输入1.

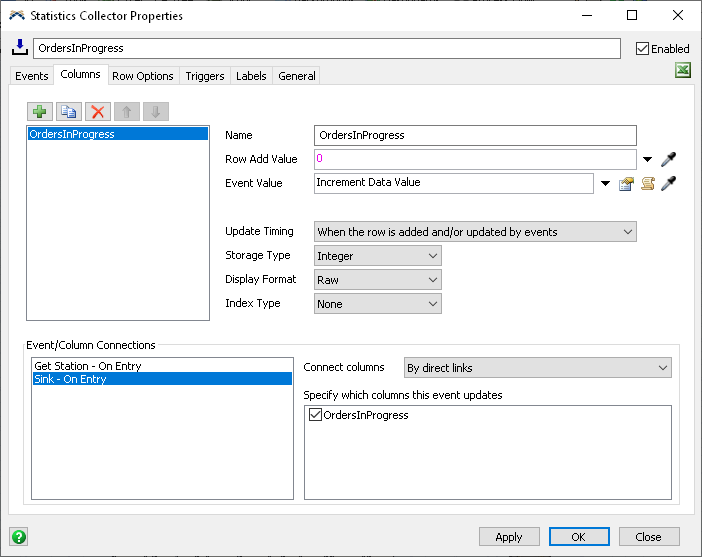

14. 现在点击属性窗口中的列标签页。
15. 点击顶部的按钮以添加新列。
16. 在名称字段中，将列命名为进行中的订单。
17. 在行添加值字段中，键入0。（这是因为您希望内容的基础值从0开始。）
18. 然后点击事件值字段旁边的箭头，选择数据类别和递增数据值选项。这将弹出一个新的字段子窗口。
19. 在增量类型字段类型data.Delta. （这意味着每次一个令牌进入然后离开时，列值将增加和减少1，这是因为您设置的 Delta 标签值。）



20. 点击存储类型字段并选择整数, 因为对于此收集器，您处理的是进行中的令牌数量作为整数。
21. 最后，您需要将事件连接到OrdersInProgress列。在事件/列连接字段中点击每个事件，并确保在指定此事件更新哪些列部分下，OrdersInProgress复选框已被勾选。
22. 点击应用按钮。

现在，如果您在模型运行时查看OrdersInProgress收集器的表格，您将能够看到OrdersInProgress列随着进行中的令牌内容更新。 （您可以通过右键点击OrdersInProgress收集器在您的工具箱选项卡中，然后选择查看表格选项来查看表格。）

您可能会注意到，表格直到第一个事件触发后才会填充内容。在第一个令牌通过第一个活动之前，表格保持空白。然而，如果您希望模型从0开始记录数值，例如出于图表制作的目的，那么您可以向统计收集器添加另一个事件，以便从一开始就将表格填充为0。

具体操作如下：

1. 打开OrdersInProgress收集器的属性窗口。
2. 在事件点击顶部附近的按钮。选择重置时创建事件选项。
3. 在重置事件被选中的情况下，点击行值字段并输入1。
4. 点击应用按钮。

现在，如果重置并运行模型，您会看到进行中订单的值在模型运行开始时从0开始。

第二步创建图表

现在，您将在仪表板中用简单的表格图表来展示统计收集器的数据。

1. 首先，点击屏幕顶部的仪表板按钮，然后选择添加仪表板选项。
2. 在右侧的“属性”中，点击字段仪表板名称。将仪表板重命名为OrdersInProgress。
3. 当仪表板视图处于活动状态时，导航到左侧的库。在基础图表类型部分下，找到并拖动一个表格图表到仪表板上。这将打开新图表的属性窗口。
4. 点击数据源字段，并从选项中选择OrdersInProgress收集器。
5. 在包含部分中勾选OrdersInProgress框。
6. 点击应用按钮。

如果您重置并运行模型，现在可以看到进行中的订单的值随着令牌通过流程而递增和递减。
