我通过观看视频了解到了物理电缆。

不过，我不知道如何布置和使用这种电缆。

我想了解关于这根线缆的信息。

（我使用的程序是 Professional 4.1。）

建议将物理绳索设为一个单独的组件，因此创建一个新组件，为其添加物理绳索行为，然后保存该组件。

在此基础上，根据需要添加更多锚点，使绳索在特定长度位置保持稳定并能够弯曲。也就是说，每增加一个所需锚点就创建一个新节点。具体如何操作？以已有的两个锚点节点为参考，遵循命名规范，例如 Pin_3。这两个锚点节点会在添加物理绳索行为时自动生成。每个锚点都需要一个物理实体行为，并且必须正确命名。

请根据需要参考帮助文档中的“行为参考”和“任务 > 物理”部分，了解相关属性。您还可以查阅帮助中提供的 Nvidia PhysX 链接以及 Unity 参考指南，因为两款软件均使用 PhysX。但请注意，属性的具体实现方式可能存在差异，例如默认值可能不同。

然而，定制缆绳是最困难的部分，需要自行测试。首先，将缆绳的首尾两个锚点移动到所需位置。具体操作为：进入建模选项卡，选中一个锚点节点后，使用移动工具将其拖拽至目标位置。接着设置其锚定属性——也可尝试用"附加"命令来设置该属性。但请注意：附加操作不会移动锚点位置！当缆绳首尾锚点设置完成后，运行模拟并观察缆绳在重力影响下的默认运动状态。印象中端点默认会呈现悬挂摆动状态，但记忆可能不准确。无论如何，缆绳都具备定义端点运动的属性参数，例如：可设置为吊桥式摆动、连接关节式固定，或是类似桥梁张拉链护栏的受限移动模式。

必要时重置模拟，使电缆回到初始状态。然后调整电缆本身的刚度，运行模拟，并通过一个简单的程序移动机器人，观察电缆的运动。如果看到电缆出现鼓包或断裂，说明它要么太硬，要么长度不够。请注意，电缆由胶囊体组成，这些是沿着电缆长度生成的小型椭圆形几何体。如果电缆的“长度”属性为零，系统会根据电缆的端点等信息自动计算长度。在某些情况下，可以尝试设定一个固定长度。但要避免断裂，可以考虑测试张力和速度/位置迭代属性，以获得所需的效果。

这是一个挑战，我的朋友，因此对于机器人外部线缆包，考虑使用几何体而非物理电缆。例如，使用 eCat 中的 KUKA 机器人作为模板，通过几何体创建你自己的线缆。

大家好，

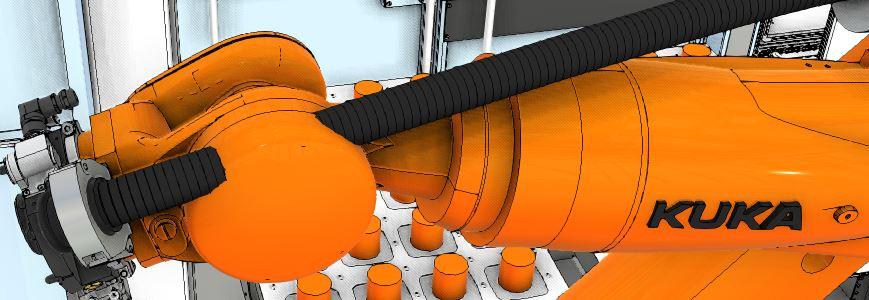

我遇到以下问题：我在模拟中插入了一根电缆，但在模拟过程中电缆穿过了机器人手臂。
是否可以调整设置，使电缆像实体一样行为？也就是说，不希望它穿过机器人手臂？（见附图）

你好@WilliamSmith我正在尝试实现您在帖子中提到的内容，即将Kuka机器人中使用的“dress out”组件应用到其他机器人上。

不过我对Visual Components还比较陌生，希望能得到一些指导。

我看到这个组件上有即插即用功能，我尝试将它从库卡机器人上断开连接。
使用PnP工具成功解决问题。

随后，我在发那科机器人上创建了一个同名框架，与库卡机器人中使用的“Cable36”框架名称相同。

接着我尝试将其连接到发那科机器人，它看起来似乎想要尝试连接一瞬间，但最终并未成功连接。

我理解你现在正努力解决这个问题，非常感谢你考虑到大家可能很忙。虽然我只是个AI，但很乐意为你提供一些思路——或许我们可以从你目前遇到的**具体障碍**或**已尝试的方法**开始讨论？这样能更高效地帮你找到方向。

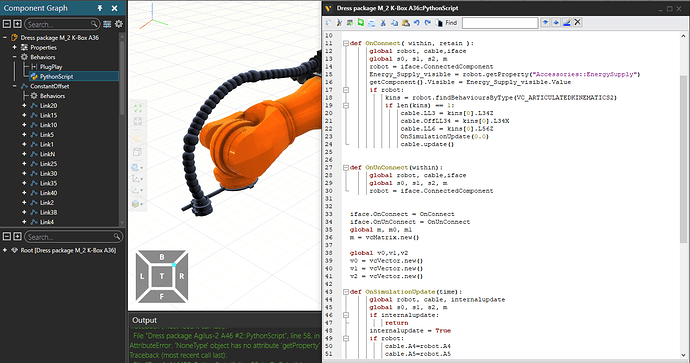

例如，我需要修改Python脚本吗？

我需要为机器人添加行为或属性吗？

非常感谢您的帮助。

不客气

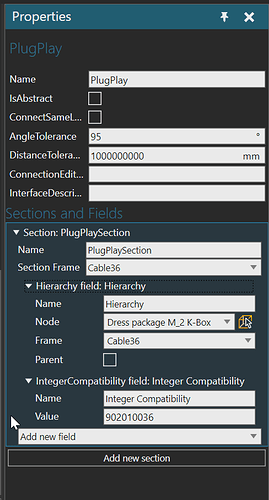

我不清楚您使用的是哪款KUKA机器人，而且线缆包通常无法在eCat中搜索。您使用的线缆包很可能带有PnP接口的整数字段。通常，整数字段用于处理兼容性问题，以筛选哪些可以相互连接、哪些不能。例如，KUKA机器人的线缆包可能无法直接即插即用到发那科机器人，除非2020年又出现了什么意外情况！

在您的线缆包中，移除整数字段和/或为机器人添加接口，以便用所需的字段和数值连接线缆包。进行任何连接时，请确保字段的顺序也保持一致。

除此之外，物理线缆尚未在eCat组件中广泛使用，因此大多数线缆包仍采用变换、表达式和球体基元的组合方式。

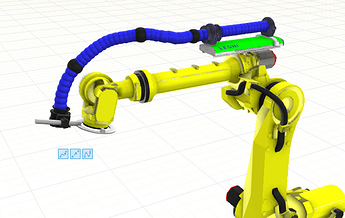

@WilliamSmith我搞定了！就想给您看看，并衷心感谢您的帮助。
您太厉害了！

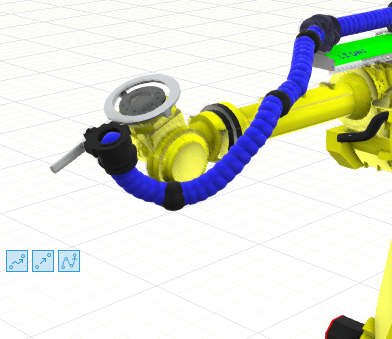

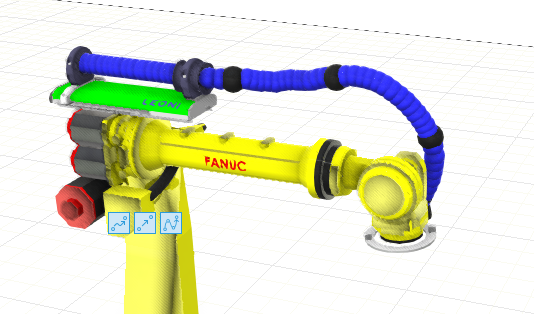

感谢您回复这个已经有些旧的帖子。如您所见，我现在已经让它在我的发那科机器人上运行了。虽然还不完美，有时运动看起来有点奇怪——可能和每个关节使用的公式有关。但我可以接受，随着我在Visual Components上越来越熟练，希望能逐步改进它。

收到消息很高兴。是的，运动可能会有点奇怪，特别是在关节转动/极限附近。技术支持人员或许能帮你优化运动/提供一些电缆建模的最佳实践，因为技术支持团队也会更新eCat。

你能提供相关的教程吗？

@CarlosPlazas你能分享一下你是怎么让仿真运行起来的吗？

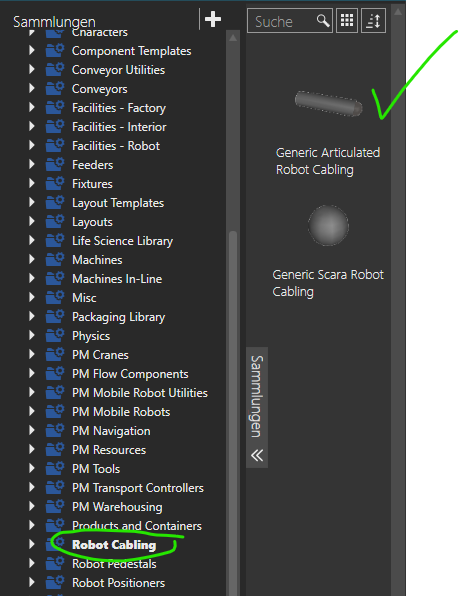

@jmoney，提醒一下，eCat 4.9 中有一个新组件“通用关节机器人电缆”

你好WilliamSmith，

您提到“根据需要增加更多固定点，使线缆在其长度的某些位置保持稳定且可弯曲。”

好的，在 Visual Components 中为电缆添加引脚（Pins）是一个关键步骤，它定义了电缆的连接点，使其能够正确地连接到机器人的法兰、工具或其他设备上。以下是详细的步骤和方法： ### 核心概念在 VC 中，电缆的“引脚”通常指的是电缆末端的**连接器**。你需要在电缆模型的两端创建这些连接器，并确保它们的坐标系方向正确，以便能够“吸附”到设备的对应端口上。 ### 主要方法：使用“电缆编辑”模式这是最常用和推荐的方法。 1. **进入电缆编辑模式** * 在 **3D 世界** 中或在 **建模树** 上，选择你想要修改的电缆。 * 在顶部工具栏或右键菜单中，找到并点击 **“编辑电缆”** 图标。此时电缆会进入编辑状态，通常颜色会改变。 2. **添加连接器（引脚）** * 在右侧的 **“属性”** 面板中，找到 **“连接器”** 部分。 * 你会看到 `Connector 1` 和 `Connector 2` 的列表（对应电缆的两端）。 * 点击 **“添加”** 按钮来为选定的端创建一个新的连接器。 3. **定义连接器属性** * **名称**：给连接器起一个易于识别的名字，例如 `RobotSide_Connector` 或 `ToolSide_Connector`。 * **位置和方向**：这是最关键的一步。 * **位置**：通过输入坐标或使用鼠标拖动操纵器，将连接器精准地放置在电缆末端的几何中心点上。 * **方向**：调整连接器的坐标系（红、绿、蓝箭头分别代表 X, Y, Z 轴）。**连接器的 Z 轴（蓝色箭头）必须指向电缆希望“插入”或“连接”的方向**。通常，Z 轴指向远离电缆末端表面的方向。 * **技巧**：你可以使用“对齐到平面”等工具来精确定向。 4. **定义连接类型（可选但重要）** * 在连接器属性中，你可以指定 **“连接类型”**。 * 这需要与目标设备（如机器人法兰）上定义的**端口类型**相匹配。 * 例如，如果你的机器人法兰上有一个类型为 `ToolChanger` 的端口，那么电缆连接器的类型也应设为 `ToolChanger`，它们才能自动连接。 * 你可以在 **“组件”** 选项卡下的 **“端口”** 库中查找或创建自定义连接类型。 5. **保存并退出** * 完成两端连接器的设置后，点击 **“退出编辑电缆”** 按钮。 * 现在，你可以使用鼠标拖动电缆的连接器，将其吸附到机器人或工具上对应的端口了。 ### 备选/高级方法：通过“端口”定义对于更复杂的集成，你可以将电缆的连接器作为其自身的“端口”来定义。 1. 在建模树中右键点击电缆组件，选择 **“属性”**。 2. 切换到 **“端口”** 选项卡。 3. 点击 **“添加端口”**。 4. 设置端口： * **名称**：如 `CablePlug`。 * **类型**：选择或输入与目标设备匹配的连接类型（如 `Electrical`， `Pneumatic`， `ToolChanger` 等）。 * **位置和方向**：与上述方法相同，精确定位在电缆末端，并确保方向（Z轴）指向连接方向。 5. 这样定义的端口，其功能与在“电缆编辑”模式中创建的连接器基本一致。 ### 连接步骤（在添加引脚后） 1. 在 **“模拟”** 或 **“布局”** 模式下，选中电缆。 2. 电缆两端会出现你定义好的连接器（或端口）手柄。 3. 用鼠标左键点击并拖动一个连接器手柄，将其移动到机器人法兰、工具或其他设备的对应端口附近。 4. 当端口高亮显示时松开鼠标，电缆的连接器就会自动“吸附”并锁定到该端口上。 ### 重要提示 * **方向是关键**：连接器/端口的 Z 轴方向错误是导致无法连接的最常见原因。 * **类型匹配**：确保电缆连接器的类型与目标端口的类型一致，才能实现自动吸附。 * **使用捕捉和对齐工具**：在放置连接器时，善用网格捕捉和面对齐功能，可以更精确地定位。 * **先简单测试**：先用一个简单的模型（如两个方块）测试电缆的连接，成功后再应用到复杂的机器人工作站中。按照以上步骤操作，你应该就能成功地为电缆添加引脚并建立连接了。如果遇到具体问题，可以提供更多细节（例如哪个版本的 VC，电缆的具体类型），以便获得更针对性的帮助。
