你好。

作为一个完全的新手，我需要帮助完成以下任务：

我需要从CAD导入一个带盖子和内部物品的盒子装配体STEP模型。模型必须经过处理，以便能够通过组件属性（复选框）控制盖子或盒子内部物品的可见性。

但是，该组件在VC（拾放）中应能作为单个单元处理。

我应该如何设置导入参数才能继续操作？之后如何控制可见性？我拥有专业版许可证，但最终用户只有基础版许可证。如果有人能简要概述必要的工作流程，那就太好了。

博世力士乐电子目录中的工作站手册提供了完全相同的功能。我该如何复现这个功能？……输出装配体应该如何构建？

mkittell

我建议使用switch语句来控制几何体的可见性：Switch
在 switch 语句下放置的任何几何体都可以根据特定条件（例如复选框）来开启或关闭。
创建组件后，拥有 Essentials 许可证的用户也可以使用它，只是他们无法自行修改。

轻松

我可以帮您按照您想要的方式塑造模型。

CADminator

非常感谢您的帮助。

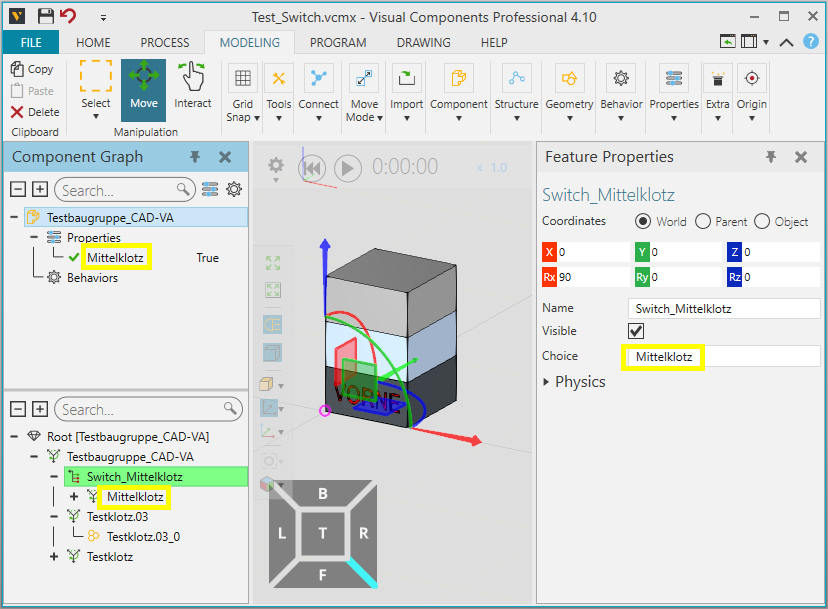

我现在已经成功实现了一些功能。我参考了电子目录中的示例重新创建了它。但我不太理解示例中“Choice”部分的表达式：

我只是这样输入的：

Lefa

你好，

那个问号被称为三元运算符，其基本逻辑可以概括为：

希望这能澄清问题。

此致， Lefa 1 个赞 CADminator 2026年1月22日，上午10:48 6 非常感谢您的回复。您真是太好了。一切都在逐渐清晰起来。 1 个赞
