如何设置旋转并下压的气缸动作？

bluegg

在图片“Rotate_Move”中，有一个旋转并下压的气缸，但JointType只有旋转或移动，我如何让气缸同时实现旋转和移动？
我看了培训视频，但和我的情况不一样。谢谢。

TSy

将其建模为两个连杆/关节，或使用“自定义”关节类型。

AP_SuH

@bluegg通过拖放将“Link_2”放在“Link_1”下方，然后你就可以同时移动两者。在我看来这是一个普通的旋转夹具，它需要先有平移，然后在平移基础上再增加一个旋转。

bluegg

你好 TSy，

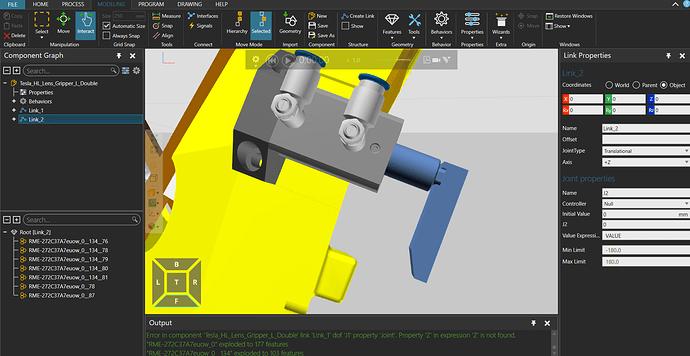

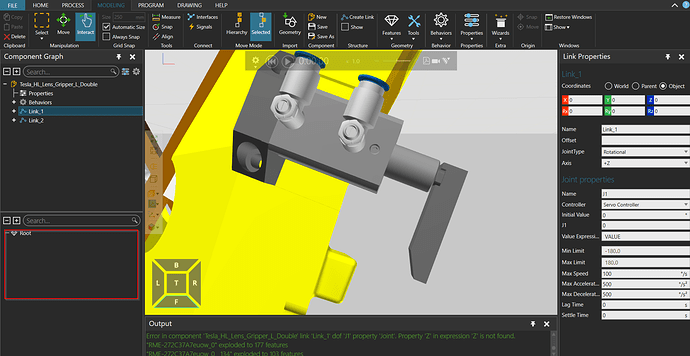

我尝试创建一个链接到同一运动部件的两个连接。
但在创建第二个链接时，绑定到第一个连接的部件会消失。
尽管两个链接的关节类型不同，但运动时两者的动作是相同的。RotationCylinder.vcmx(542.3 KB)

AP_SuH

试试这个能否帮助你或引导你找到最终解决方案。

bluegg

你好 AP_SuH，
非常感谢，这解决了我的问题。

Gnome558

你好，我正在使用这个模型学习基础知识，但我该如何创建一个信号来推动某物呢？

需要用到 Python 脚本吗？

提前感谢！

BAD

一般来说是的，我们通常通过路径或组件容器来抓取物体，使用Python脚本可以实现更定制化的操作。

当然也有快捷实现的方法，你可以为圆柱体设置动作脚本，然后利用流程模块快速设置对应的动作，在合适的时机触发拾取事件，也能达到类似的效果。

还有一种更直观的方式是为它们设置完整的物理碰撞，同样能实现类似效果。不过说实话，VC的物理世界目前还不够完善，可以用于小范围演示，但不适合要求较高的场景。
