Raj 2026年1月6日上午9:431

大家好，

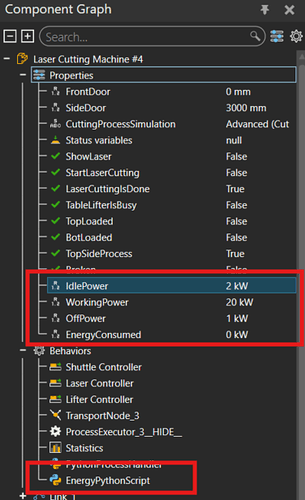

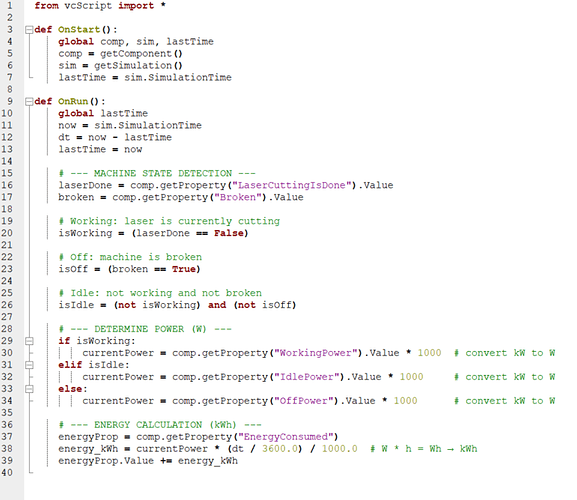

我正在尝试获取某台机器的能耗统计数据（图形表示）。在机器的组件建模中，我定义了空闲、工作和关机功率，并设置了一些以 kW 为单位的数值。此外，我还编写了一个 Python 脚本来计算仿真期间的总能耗。
（附截图）
但是，当我从统计信息中插入图表时，它显示为常数，并未显示仿真过程中动态变化的空闲、工作和关机功率。同时，总能耗值也没有计算出来。

我不知道哪里出错了。恳请分享您的想法来帮助解决这个问题。
谢谢

KustiH

OnRun 中没有循环，因此它只在仿真开始时计算并设置一次属性值。

如果目标是按固定间隔运行一个循环，通常 OnRun 的使用方式如下：

def OnRun():
  dt = 1.0 # 1 秒
  while True:
    # 在此处编写逻辑
    delay(dt)

现在你的脚本正在读取属性的当前值，并且已经有变量 lastTime 来计算自上次调用以来的时间差，你可以使用 OnSimulationUpdate 来实现该逻辑：

def OnSimulationUpdate(simtime):
  global lastTime
  dt = simtime - lastTime
  lastTime = simtime
  # 在此处编写逻辑

每当场景更新时都会调用此方法。在 1 倍仿真速度和空布局下，每 40 毫秒调用一次。某些组件可能会调用 getSimulation().update()，然后该方法会以不均匀的间隔更频繁地被调用。

附注：我将把这个主题移动到 Python 编程板块。

Raj

非常感谢您的回复。
但是，我仍然无法绘制出仿真过程中“总能耗”动态变化的图表。

KustiH

EnergyConsumed 属性的值是否发生了变化，但该值并未反映在统计信息面板中？请检查“主页”选项卡中的统计信息间隔设置。是不是一个很大的数字，例如 3600 秒？数据点将按照该间隔绘制，而不是更频繁。

在你采纳了我的建议之后，脚本看起来是什么样的？
