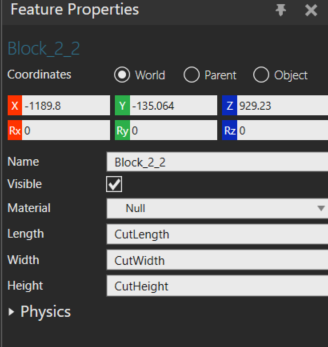

你好，我创建了一个块特征，并且想要打印/修改该块的 X 坐标。我尝试了 PositionMatrix 和 NodePositionMatrix 函数来获取 X 坐标，但两者都给出了错误的 X 坐标。你知道如何通过 Python 脚本获取并修改这个特征的 X 坐标吗？

特征树在仿真节点（vcNode）之间共享，因此特征的世界位置始终是某个特定节点的位置（WorldPositionMatrix）加上特征相对于特征树根节点的位置（NodePositionMatrix）。

那么，有没有办法通过脚本访问这个 -1189.8？

而且，如果我尝试使用 WorldPositionMatrix，它会报错“未找到属性或方法‘WorldPositionMatrix’”。

你好，Kwin，

几何图元特征没有 WorldPositionMatrix 属性；它应该只有 PositionMatrix 属性。PositionMatrix 属性指向其父级坐标值。如果需要，你可以计算它的 WorldPositionMatrix。当然，你只能修改 PositionMatrix 属性，因为 WorldPositionMatrix 属性是只读的。你可以尝试查阅关于 vcMatrix 的相关知识。

如果你希望在仿真期间移动这个对象，我建议将该特征分离到它自己的节点中，这样就可以通过关节轻松移动它。

否则，你可以选择父级特征（BackCut3），并添加一个平移变换 { Tx(500) } 来沿 X 轴平移该特征。除了使用固定数值（如500），你也可以使用变量。
