CADminator 2026年1月20日下午4:101

你好。

作为一个完全的新手，我需要帮助完成以下任务：

我需要从 CAD 导入一个带盖子和内部物品的箱子的 STEP 装配模型。模型的准备方式必须能够通过组件属性来控制（复选框）盖子或箱子内容物的部分是否可见。

然而，该组件应该能够在 VC 中作为一个整体单元处理（PNP）。

我应该如何设置导入参数才能继续操作？然后如何控制可见性？我拥有 Professional 许可证，但最终用户只有 Essential 许可证。如果有人能简要为我概述必要的工作流程，那就太好了。

Bosch Rexroth eCatalog 包含一个手动工作站，正好提供了这种功能。我该如何复现这个？……输出装配体应该怎样构建？

我建议使用 switch 语句来控制几何体的可见性：开关
放在 switch 语句下的任何几何体都可以根据某些条件（例如复选框）来切换显示和隐藏。
一旦你创建了组件，另一个人可以使用 Essentials 许可证来使用它。他们只是无法自己修改它。

我可以帮你按照你想要的方式塑造模型。

非常感谢你的帮助。

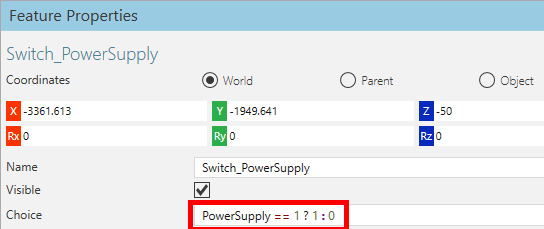

我现在已经设法让一些东西工作了。我能够使用 eCatalog 中的示例重新创建它。我不明白的是示例中“Choice”里的表达式：

我这样输入：

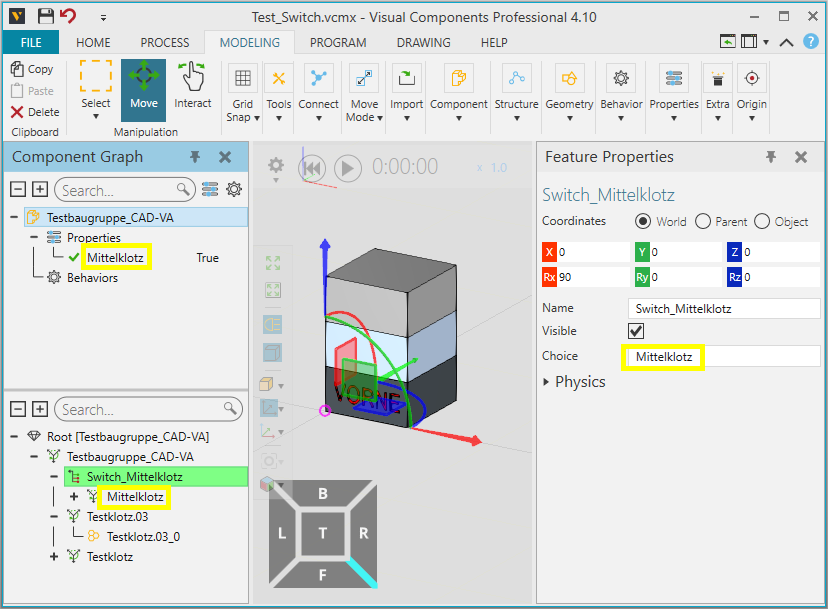

Test_Switch.vcmx(46.6 KB)

你好，

那个问号被称为三元运算符，它基本上可以归结为：

希望这能澄清问题。

此致，
Lefa

非常感谢你的回复。你真是太好了。一切都慢慢变得清晰起来了。
