    mkeshav 2026年2月2日 上午6:251

    尊敬的 visual Components 团队，

    我正在向 Visual Components 中加载一个几何体。该几何体缺失了许多特征。我附上了该几何体在 Solid Edge 和 Visual Components 中显示效果的照片。我还附上了导入前选择的导入模型属性。请指导如何正确加载此几何体，使其与 Solid Edge 中显示一致。


    VC Different Geometry
    VC Different Geometry496×450 62.5 KB


    上图是 Solid Edge 中的几何体（实际几何体）。


    image488×417 43.1 KB

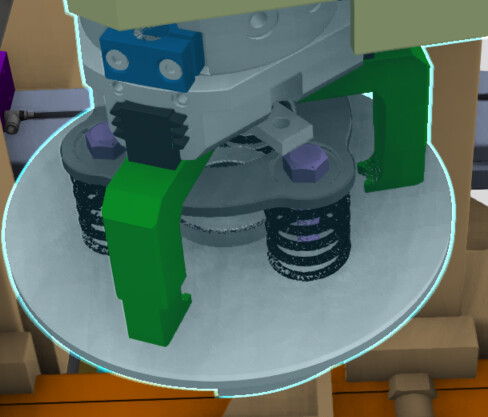

    加载后 Visual Components 中的同一几何体。


    image302×616 61.5 KB

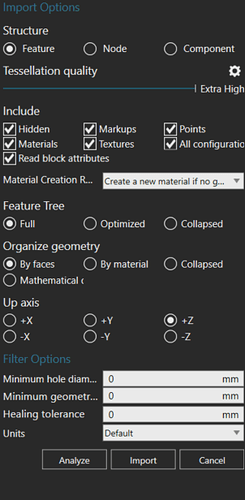

    导入此几何体前的导入模型属性。

    谢谢与致意

    Mohit Keshav

    TSy 2026年2月2日 上午7:432

    似乎主要是缺少了孔洞？可能是有某种实心几何体与带孔的几何体重叠，导致你无法看到孔洞。

    mkeshav 2026年2月2日 上午8:183

    同一个几何体在 Solid Edge 中打开时显示所有特征（第一张图），而在 VC 中打开时却没有这些特征。我尝试了拖放导入，结果相同。通过“导入模型”选项导入，结果也一样。

    idkfa 2026年2月2日 上午8:324

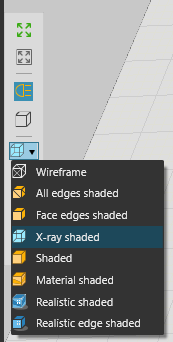

    将渲染模式设置为 X 射线阴影，看看效果如何。


    image173×342 7.2 KB


    mkeshav 2026年2月2日 上午9:145

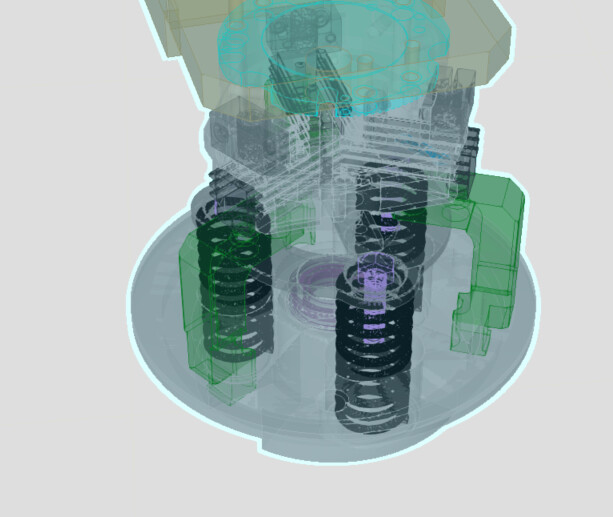

    下面分享 X 射线阴影图像。


    image613×517 55.1 KB


    mkeshav 2026年2月2日 上午9:196

    另一个视角。在 X 射线模式下孔洞可见，但在其他阴影模式下不可见。底部视图。


    image820×833 138 KB


    idkfa 2026年2月2日 上午9:237

    正是如此，就像 TSy 猜测的那样，圆柱体太大了，只需移除它。

    mkeshav 2026年2月2日 上午10:008

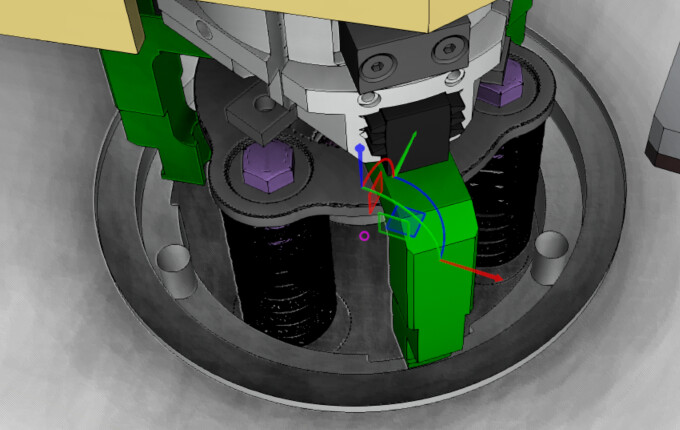

    移除顶板后，几何体看起来像这样。


    image680×430 62.9 KB

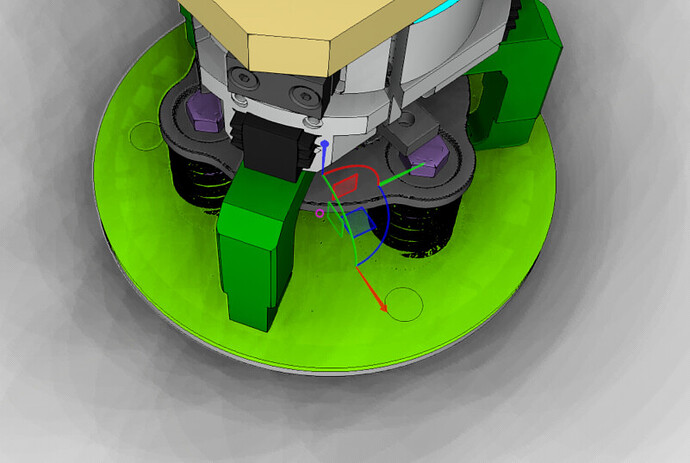

    带顶板时是这样的。


    image801×538 78.8 KB


    mkeshav 2026年2月2日 上午10:019

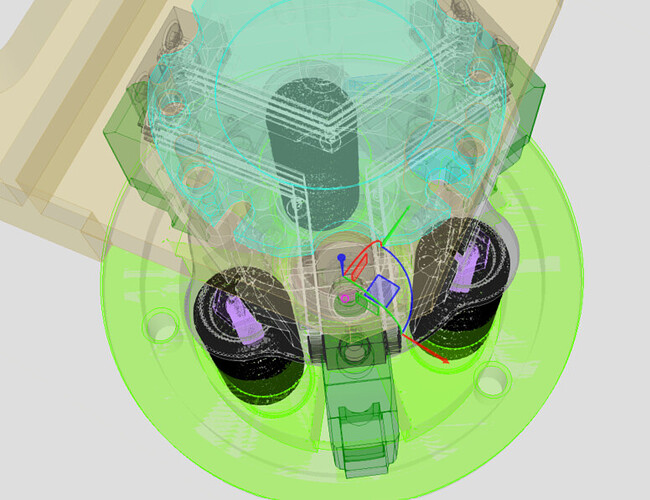

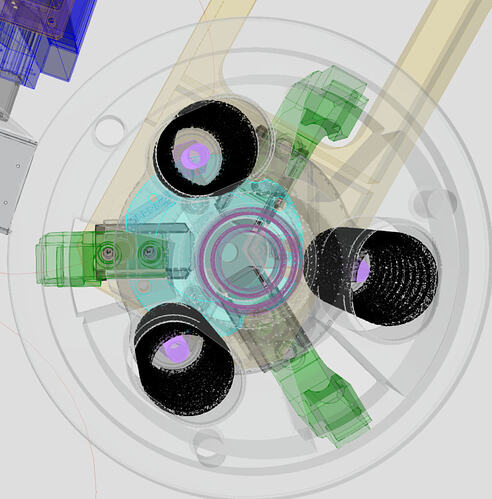

    带顶板时从顶部看的 X 射线阴影视图。


    image777×597 121 KB


    mkeshav 2026年2月2日 上午10:0410

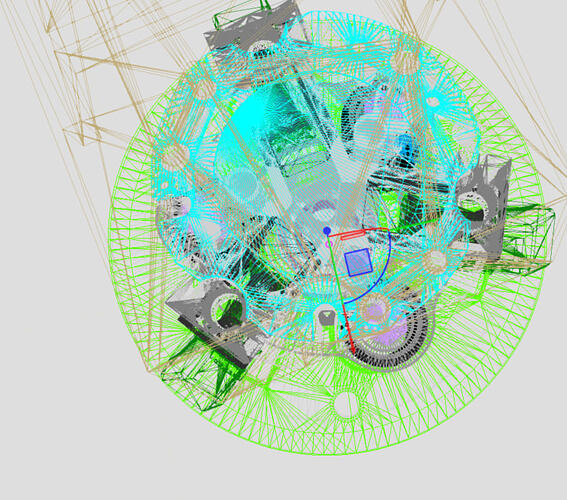

    在线框网格视图中，无需移除任何东西，从顶部可以完全看到孔洞。


    image741×653 257 KB


    idkfa 2026年2月2日 下午12:0111

    嗯，在 X 射线或线框渲染模式下，所有东西都是透明的。这就是你能看到它们的原因。你在 CAD 软件中没有顶板或平板圆柱体吗？你能上传 CAD 文件吗？或者发送到 support@visualcomponents.com。

    mkeshav 2026年2月2日 下午12:3312

    感谢 idkfa 和 Tsy 的及时快速支持。你们是对的，在将顶板爆炸两次后，我得到了想要的几何体。非常感谢。
