hans 2026年2月11日下午2:261

你好！

我刚开始学习 VC，所以这是一个初学者问题。

我创建了一个非常基础的工作流程，用于测试 WaitTransport。盒子和圆柱体到达工作站，被附着，然后被放到输送机上。

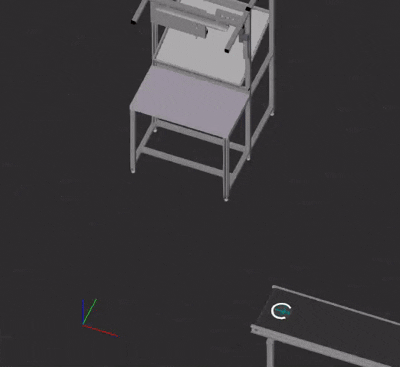

问题：正如你所看到的，当人员拾取产品时，产品会旋转180度。我希望避免这种情况。有什么方法可以防止这种情况？

pickup_rotation_product

你好，

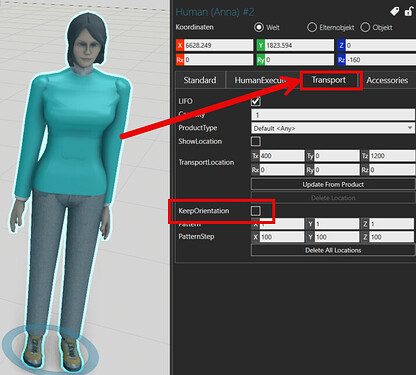

如果你在操作员属性的“运输”选项卡中启用“保持方向”属性，应该可以防止她旋转产品。

或者，你可以在工作台上再创建一个框架，让盒子应该放置在那里，但在 Rz 上旋转 180 度，并在你的 TransportIn 中选择它。这样盒子在工作台和输送机上的方向将相同，操作员就不需要旋转它了。

你好 @Tilma！

如果你在操作员属性的“运输”选项卡中启用“保持方向”属性，应该可以防止她旋转产品。

谢谢！以前不知道这个属性——它有效。

或者，你可以在工作台上再创建一个框架，让盒子应该放置在那里，但在 Rz 上旋转 180 度，并在你的 TransportIn 中选择它。

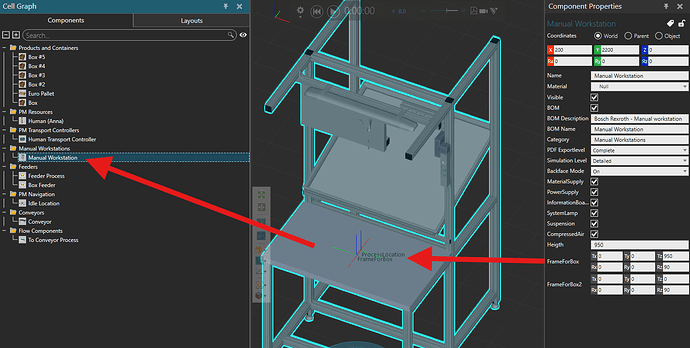

是的，这也解决了问题。我能够在工作站组件中创建一个新框架，并在 TransportIn 中选择它。现在盒子在从供料器流程到工作站的途中会自行翻转。后续问题：

1) 有没有简单的方法可以将框架快速定位到位？目前我找到的唯一方法是输入坐标。

我尝试编辑供料器组件中的 ResourceOffset Rz → 180，但这似乎没有任何影响。这无关吗？

我又能在供料器流程中创建一个新的旋转框架，并在 TransportIn 语句中使用它。

一般来说，有没有好的方法可以看到所有框架？它们只在组件属性下显示吗？想知道为什么它们不在单元图中显示，例如。

感谢帮助！我继续深入探讨以便更好地理解。

如果你拥有 VC Professional 或更高版本，你可以在建模选项卡中轻松移动、捕捉或对齐框架。

框架不是独立的组件，而是组件的一部分，这就是它们不在单元图中的原因。

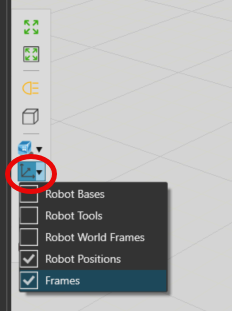

你可以通过点击 3D 世界左侧的框架图标（蓝色表示启用）并选择要显示的框架类型来显示框架。

你也可以在建模选项卡中的组件图中看到组件的框架。

好的——我目前使用的是 VC Essentials，所以还看不到整个建模部分，但感谢澄清框架的工作原理！我应该很快就会升级到 VC Professional，到时候会去试试。
