Tutorial Task 2.3 - Content Over Time

任务概述

在本教程中，我们将学习如何从流程活动收集数据，以及如何创建时间序列图。

本教程中，我们将创建一个统计收集器，用于随时间收集各站点的内容数据。本教程基于本系列教程1中使用的同一模型。关于如何打开该模型的信息，请参考该教程：

统计教程1 - 创建基础统计收集器

步骤一设置统计收集器

在此步骤中，我们将设置统计收集器工具。操作如下：

1. 点击屏幕左侧的工具箱选项卡，然后点击按钮以添加新工具。导航至统计部分并选择统计收集器。 这将打开属性窗口。
2. 点击顶部的字段，将统计收集器重命名为ContentVsTime.

在本教程中，我们将查看一个活动中的事件，该活动来自流程流工具，该工具负责运行此模型的逻辑。请确保流程流窗口已打开。您可以通过点击屏幕顶部的流程流按钮找到它，然后导航至常规部分，并选择流程流。

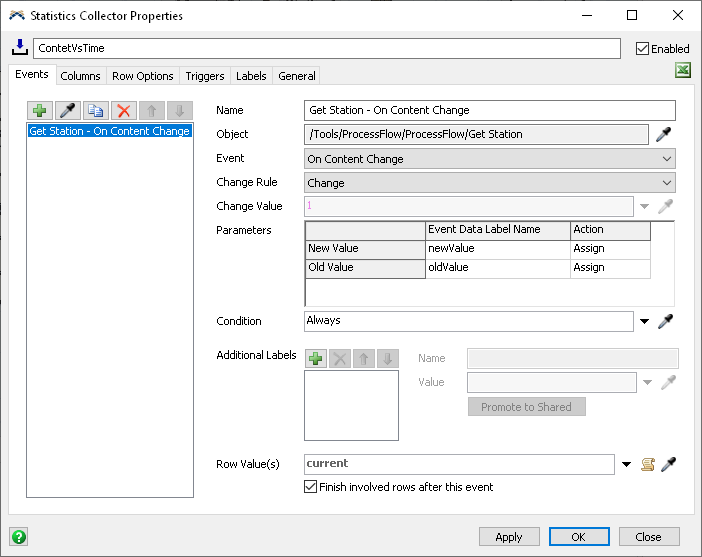

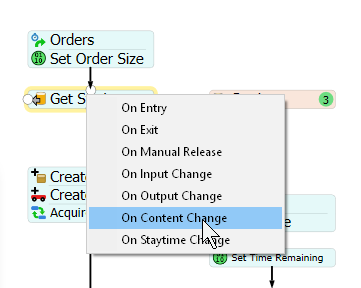

3. 在流程流窗口打开的情况下，返回统计收集器属性窗口，在事件选项卡下。点击选项卡下方的采样器按钮，然后导航至名为获取工站的从打开的选项列表中，选择内容变更时。



此活动负责收集代表订单流入并请求包装站处理的令牌。通过监听此活动中令牌内容的变更，我们实际上是在监听等待包装的订单数量。

4. 点击行值旁边的三角形，然后选择事件对象（当前）。
5. 最后，勾选事件后完成涉及的行复选框。

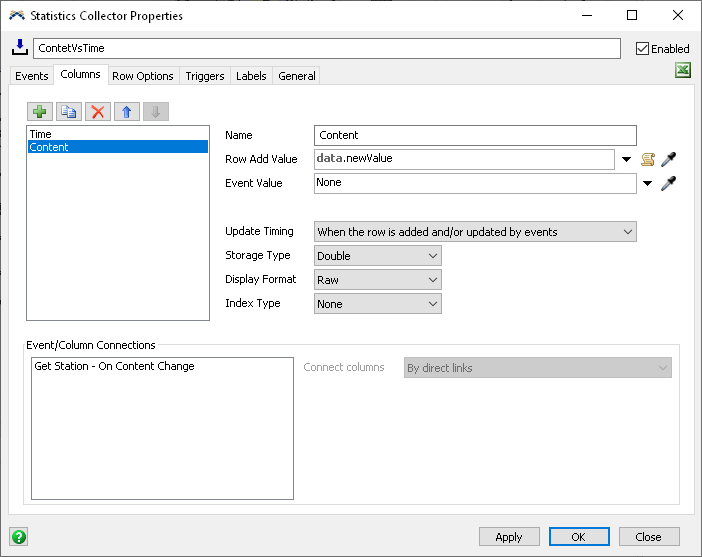

6. 点击列选项卡。
7. 点击按钮，向内容随时间变化收集器添加一个新列。
8. 在名称字段中，将此列重命名为时间.
9. 点击行添加值字段旁边的箭头，选择时间，然后选择模型日期/时间。



10. 现在再次点击按钮以添加另一列。
11. 在名称字段中，将此列重命名为内容。
12. 在行添加值字段中，输入data.newValue。
13. 将存储类型属性设置为整数。
14. 点击应用按钮。

您可以在工具中右键单击ContentVsTime收集器，并选择“查看表格”选项。 如果您现在重置并运行模型，您将看到表格随着Get Station 活动内容的变化而填充。 您可能需要运行模型一段时间才能看到结果。

解释

完成一行

在此任务中，您勾选了在此事件后完成涉及的行框。 这意味着统计收集器在响应事件后 （可能通过添加行和/或更新列），将会完成 该行。完成该行意味着统计收集器会做 三件事：

• 它将更新任何在被访问时需要更新的列，
• 它将断开表格中行与行值的连接，并且
• 它将从行值列表中移除该行值。

第二步创建图表

现在，您将创建一个图表来显示活动内容随时间的变化。为此，请按以下步骤操作：

1. 点击屏幕顶部的仪表板按钮，然后选择添加仪表板选项。
2. 在右侧的属性面板中，点击仪表板名称字段。将仪表板重命名为ContentVsTime。
3. 在仪表板视图处于活动状态时，导航至左侧的库。在基础图表类型部分下，找到并拖拽一个时间序列图图表到仪表板上。这将打开新图表的属性窗口。
4. 点击数据源字段，然后选择ContentVsTime从选项中选择收集器。
5. 您会注意到图表会自动尝试使用我们创建的列值作为图表的x轴和y轴。我们将保留默认值时间作为X轴数值，以及内容作为Y轴数值。 如果这些字段没有自动设置，请确保现在相应地设置它们。



6. 点击设置选项卡。
7. 点击绘制样式字段并选择选项阶梯步进，以替代默认的点状样式。



8. 现在点击应用按钮。

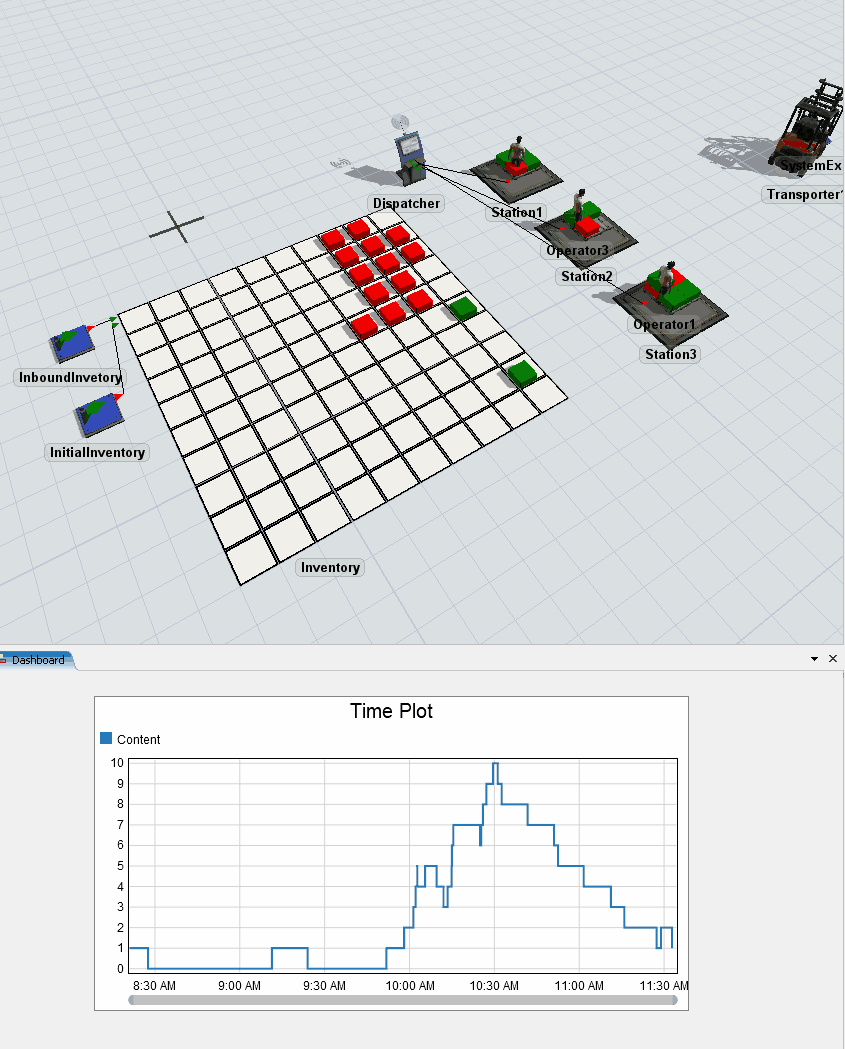

如果您现在重置并运行模型，您将能看到图表显示我们数据的时序图。内容随时间变化收集器。与之前一样，您可能需要运行模型一段时间才能看到结果。
