Tutorial Task 2.1 - Build an Average Content Collector

任务概述

在本任务中，我们将使用一个随Flexsim安装包提供的模型。 您可以在您电脑的文档文件夹下的FlexSim 2021 项目/教程/FlexSim21.0目录中找到该模型文件。这是一个简单的包装发货设施模型。系统会接收托盘订单，操作员随后在三个工作站中进行包装处理，最终将托盘运送发出。

在本教程任务中，您将初步了解统计收集器的基本设置，并概览统计收集器工具的部分功能。完成教程后，您将创建一个能收集表格数据的自定义统计收集器。

您还将学习如何将仪表板图表与统计收集器的数据表关联，以实现数据可视化。

步骤一以新名称打开并保存模型

在此步骤中，您将打开作为本教程所有任务起点的模型文件，然后将其以新名称保存至其他目录。

1. 在主工具栏中点击打开按钮以启动模型打开对话框。
2. 导航到您的文档文件夹， 然后进入FlexSim 2020 项目文件夹。
3. 从那里，导航到教程文件夹， 然后进入FlexSim20.1文件夹。
4. 打开名为StatisticsCollectorTutorialModel.fsm的模型。
5. 在主菜单中，打开文件菜单，并选择模型另存为...以打开模型保存对话框。
6. 导航到您文档文件夹中的FlexSim 2020 项目文件夹。
7. 将文件另存为StatsCollectorTutorialModified.fsm.

对于本教程中的所有任务，这个步骤你只需要做一次。 如果你想再次进行教程，随时可以保存一份已安装教程模型的新副本。

步骤 2创建一个基本统计收集器

在这一步中，你将创建并设置一个基本的统计收集器。你将配置它需要监听哪些事件，以及作为结果收集哪些数据。

要设置统计收集器：

1. 点击屏幕左侧的工具箱选项卡。
2. 点击按钮以打开选项列表，并添加一个新工具。
3. 选择统计选项，然后选择统计收集器选项以创建一个新的统计收集器工具。这将自动为新建的统计收集器打开属性窗口。
4. 点击新打开属性窗口的顶部字段，并输入StationAvgContent
5. 在展开的事件属性窗口选项卡中，点击按钮以打开选取列表选项，为统计收集器添加要监听的新事件。
6. 选择重置时创建事件选项。
7. 点击名称框，并输入名称On Reset
8. 点击取样工具，该工具位于行值框旁边。导航到3D模型， 在选中取样工具的情况下，点击Station 1，并从选取列表中选择Station 1选项。
9. 该行值字段现在应显示为/Station1.



10. 点击属性窗口中的列
11. 选项卡。点击按钮并选择添加列
12. 选项。点击名称框并将列重命名为
13. Station。点击行添加值框旁边的箭头，指向ID，然后选择行值的ID
14. 选项。点击应用



按钮。站台平均内容统计收集器位于工具箱选项卡的统计收集器部分下，选择查看表格

选项。现在您可以看到表格已经填充了列和行。

说明

事件

所有统计收集器都是通过监听事件来工作的。这就是统计收集器观察模型的方式。当任何事件发生时，统计收集器会以某种方式更新其表格。在这个例子中，您监听了模型重置时发生的事件。

事件行值当您指定要监听的事件时，还必须指定一个行值

列行添加值

当统计收集器添加一行时，它会检查每一列。 如果该列具有行添加值， 那么统计收集器将在新行的该列中记录行添加值。 在此情况下，Station列记录了行值的ID。 回想一下，在模型中，行值是Station1。

数据实体当事件发生时，统计收集器会创建一个名为数据

的实体。数据实体记录了 关于事件的信息，您可以在更新列值时引用这些信息。 在此任务中，您使用了数据。行值，它引用了所发生事件的 行值。统计收集器ID, which references the Row Value for the event that happened.

Statistics Collector IDs

若要在统计收集器表格中显示对象，最佳方式是使用ID。ID是对象独有的数字。您可以使用显示格式来显示对象的路径，而非数字。当您选择行值ID选项时，显示格式已自动设置为“对象”。

步骤 3获取平均内容量

完成以下步骤后，您将能够查看每个站点的平均内容量表格数值。

要添加此功能：

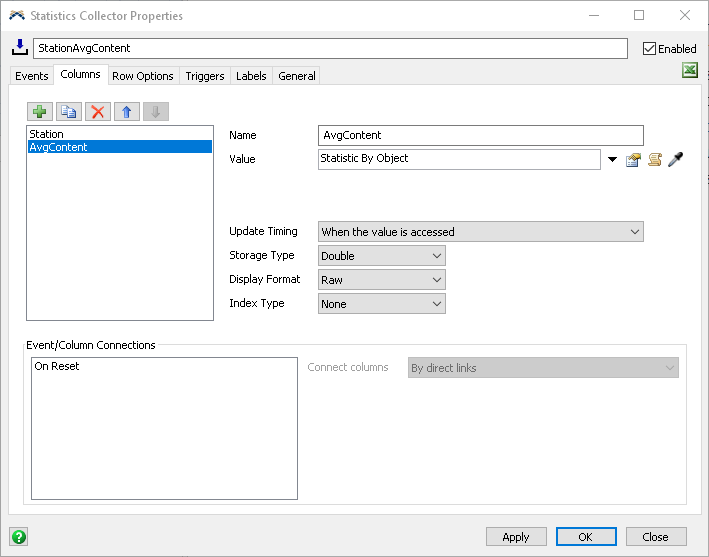

1. 在统计收集器属性窗口中，进入列选项卡，点击按钮并选择添加列选项。
2. 点击名称框，将列重命名为平均内容量
3. 点击下一步更新时机并将其设置为当值被访问时。
4. 点击数值框旁边的箭头以显示下拉列表选项，选择对象统计类别，以及按对象统计选项。这将弹出一个选项选择窗口。
5. 点击对象框旁边的箭头，并从选项中选择data.rowValue。统计字段应默认设置为内容，但如果不是，请从下拉列表中选择“内容”。
6. 在类型字段中，选择平均值从下拉列表选项中选择。



7. 点击应用按钮。

重置并运行模型。如果您现在查看统计收集器的表格，应该会看到当模型运行时，第二列的单元格将填入站点1的平均内容。

在模型中，站点已经被组合成一个组。如果您查看工具箱选项卡下的组类别，您会看到一个名为站点的组。

要将其他站点添加到统计收集器中，请执行以下操作：

1. 在统计收集器属性窗口中，导航到事件选项卡。 确保选中了“重置时”事件。
2. 点击行值旁边的箭头以显示下拉列表选项。选择选择“所有组成员”选项，并选择站点组的选择。完成后，界面将显示如下：

现在，如果您重置并再次运行模型，可以查看表格，并看到其他站点也已列出。

说明

列更新时机

在此步骤中，您添加了一列，并将其更新时机设置为访问时更新。这种更新时机适用于持续变化的值，例如对象的平均内容。当您访问或查看包含此类列的表格时，统计收集器将确保这些值是最新的。统计收集器假设所有其他列已经是最新的。

事件中的多行值

在此步骤中，您将“重置时”事件更改为生成站点组中所有对象的数组。当事件生成一个值数组时，统计收集器将确保数组中的每个值都有一行对应。

步骤 4添加图表

在这项任务的最终环节，你将把StationAvgContent采集器连接到仪表板中的一个简单条形图，以展示其正在收集的数据。

操作步骤如下：

1. 点击屏幕顶部的仪表板按钮，并选择添加仪表板选项。
2. 在右侧的属性面板中，点击仪表板名称输入框。 将仪表板重命名为AverageStationContent。
3. 在仪表板视图处于激活状态时，浏览左侧的资源库。在基础图表类型分类下找到条形图选项，并将其拖拽到仪表板窗口中。 这将创建一个新的空白图表，并打开其属性窗口。
4. 点击数据源字段，并从选项中选中StationAvgContent收集器。
5. 选中后，您会看到条形图标题和条形图标签字段已激活。点击条形图标题字段并选择站点。
6. 在下方的条形图列区域，确保AvgContent复选框 已勾选，并且Stations未勾选。



7. 导航到设置选项卡，并取消勾选显示百分比. （我们希望图表显示实际的内容数值。）

现在重置并运行模型，直到每个站点都有内容。您将看到站点现在会在条形图中记录平均内容值。
